厄瓜多爾TP工程
厄瓜多爾TP工程

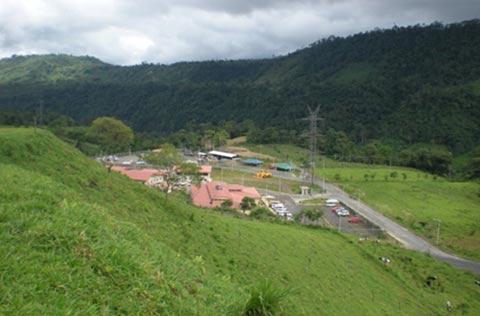

厄瓜多爾TP水電站項目施工營地

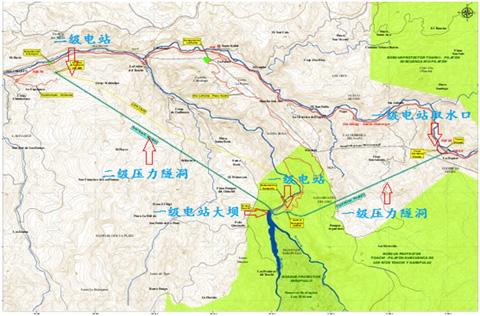

厄瓜多爾TP水電站平面

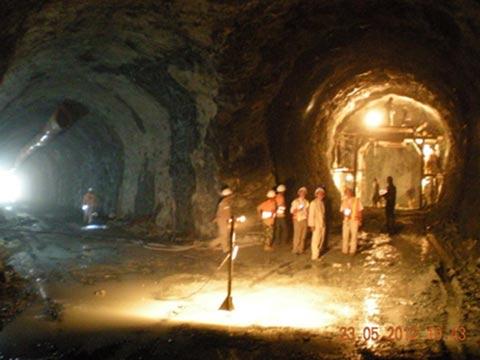

厄瓜多爾TP水電站二級電站進口支洞進入主洞開挖支護

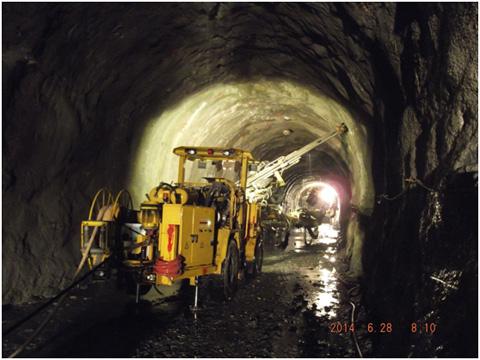

二級壓力隧洞采用雙臂鑿巖臺車進行系統錨桿造孔施工

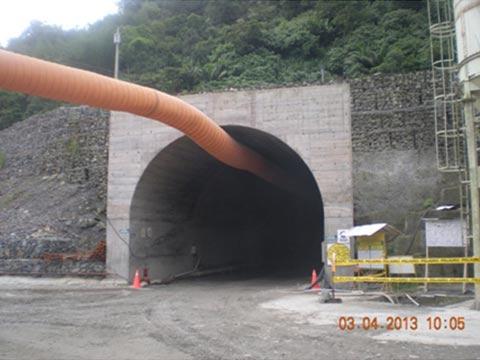

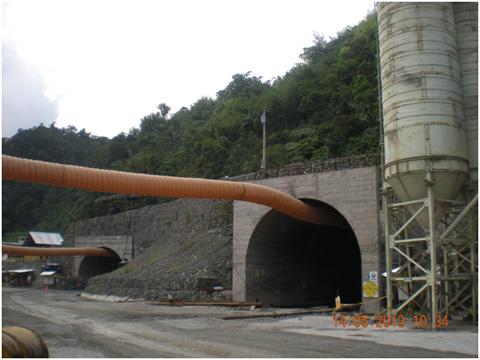

厄瓜多爾TP水電站壓交隧洞洞口

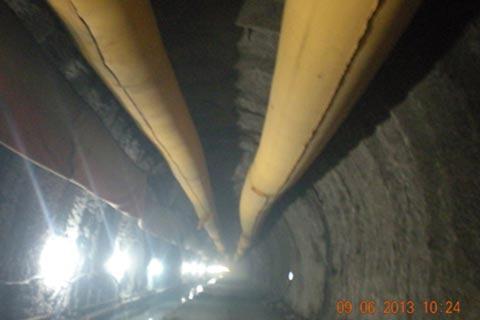

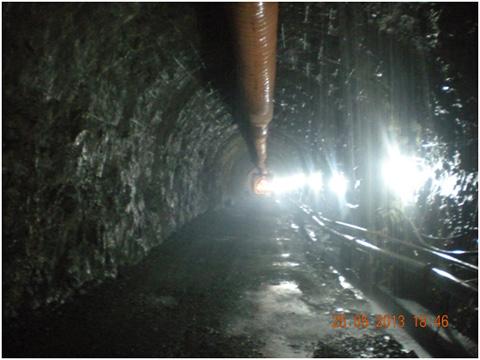

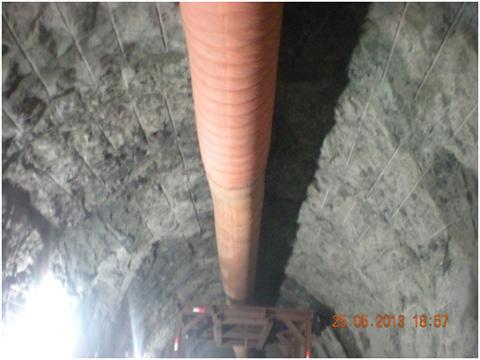

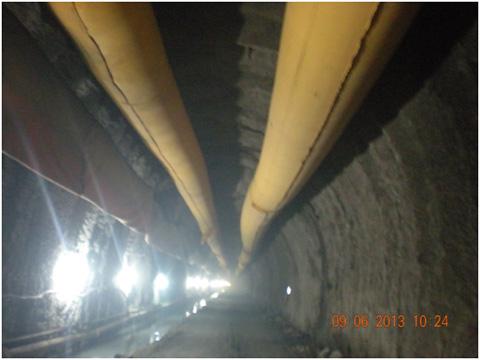

厄瓜多爾TP水電站地下洞室風筒

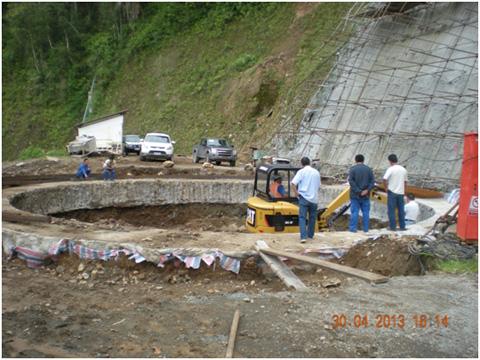

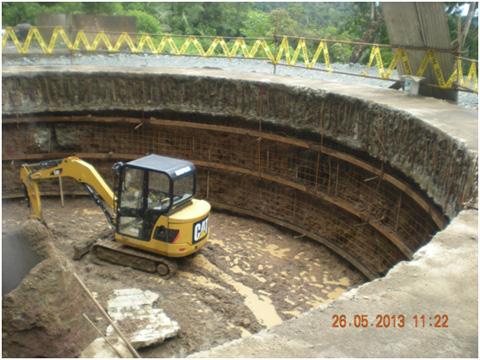

一級調壓井土層段開挖
厄瓜多爾TP水電站一級調壓井

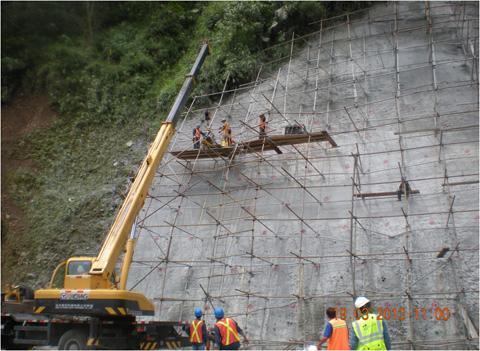

厄瓜多爾TP水電站調壓井邊坡混凝土與錨桿噴錨

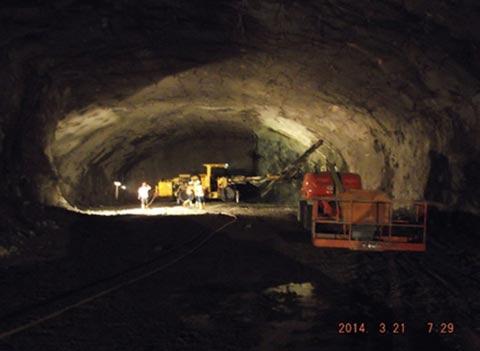

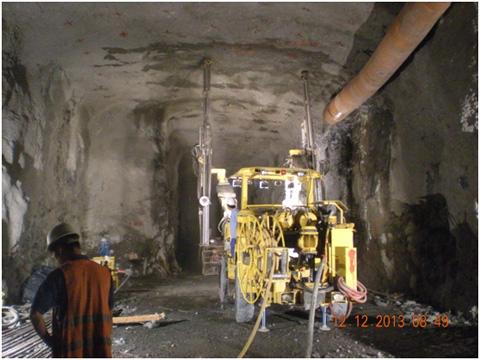

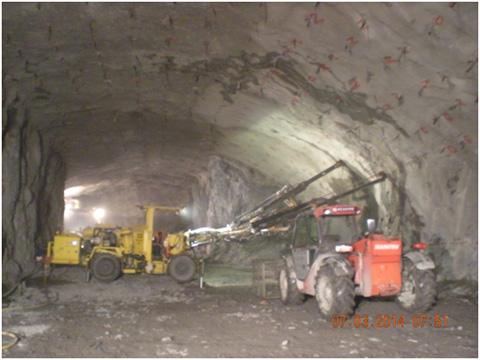

厄瓜多爾TP水電站地下廠房多臂鉆施工
厄瓜多爾TP水電站地下廠房錨桿施工

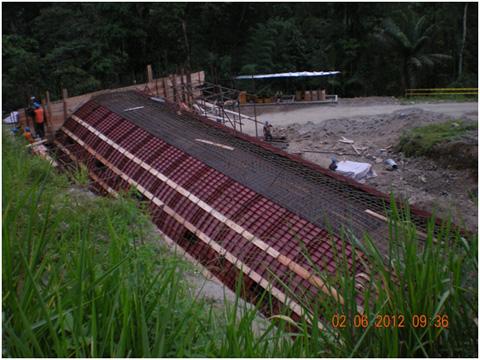

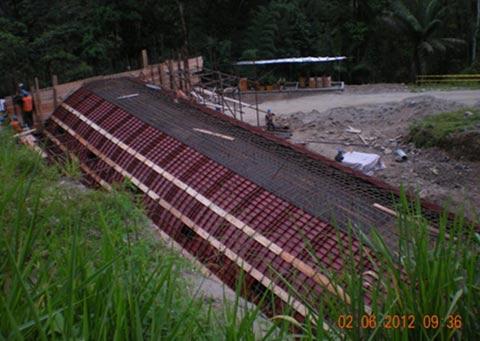

二級壓力隧洞出口交通洞明洞混凝土襯砌施工

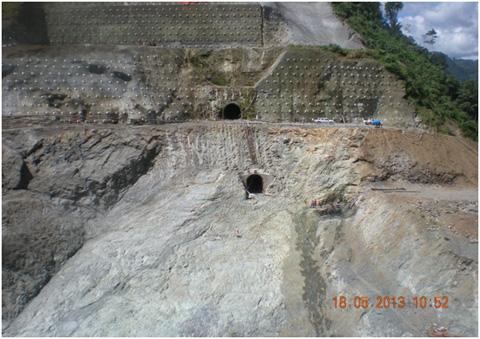

厄瓜多爾TP水電站右岸邊坡
已投入二十輛自卸車

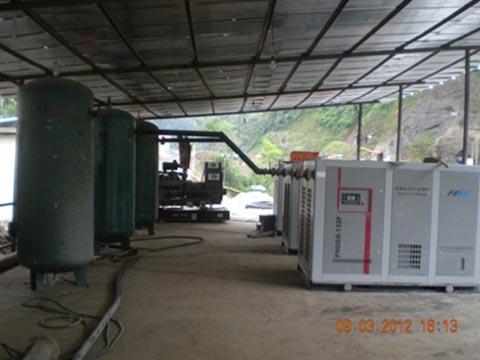

已投入二十二臺套20立方空壓機

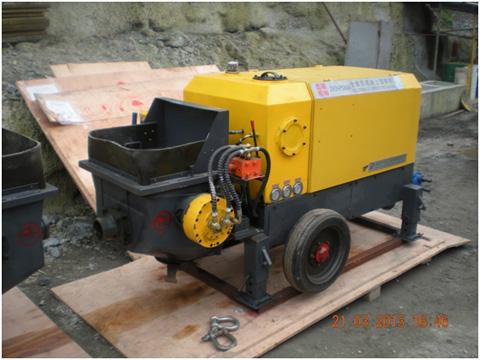

已投入十臺套混凝土噴機

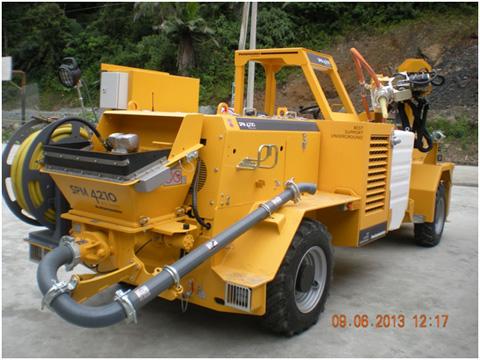

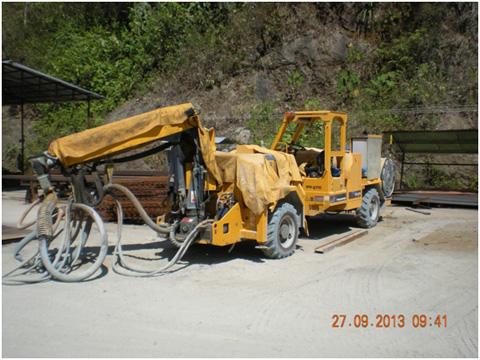

混凝土濕噴車
混凝土濕噴車2

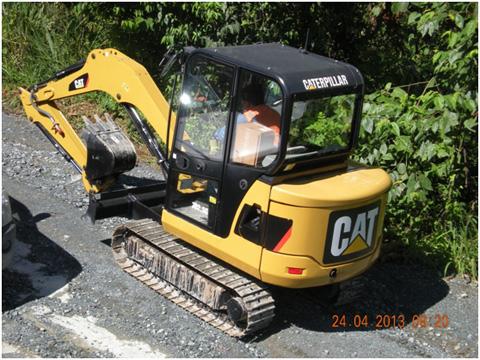

CAT302.5c挖掘機

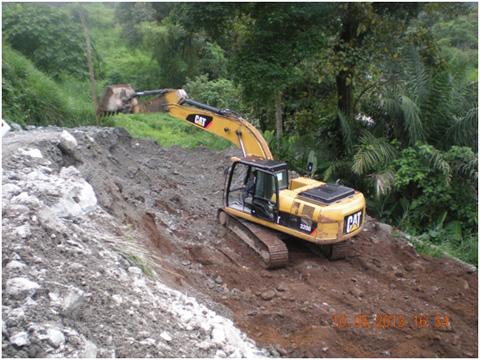

已投入六臺CAT312~320挖掘機

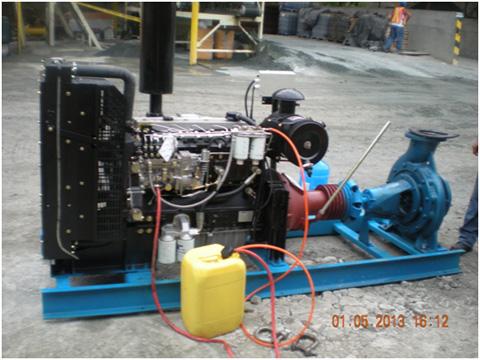

已投入三臺套90KW(100馬力)柴油水泵

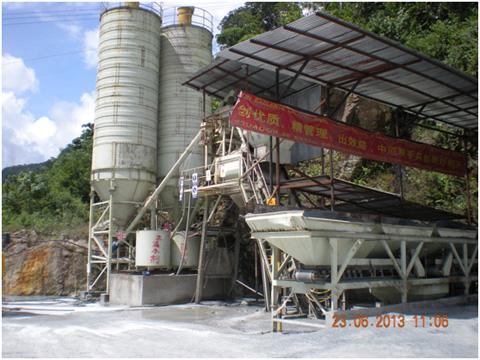

已建三座JS1000型混凝土攪拌系統

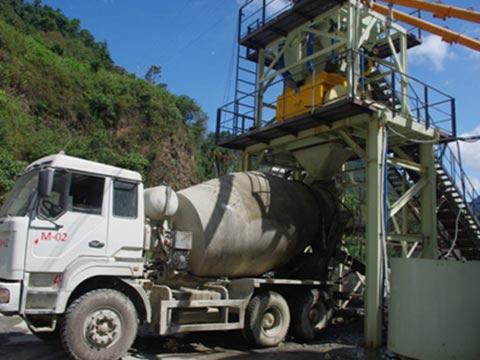

混凝土攪拌車

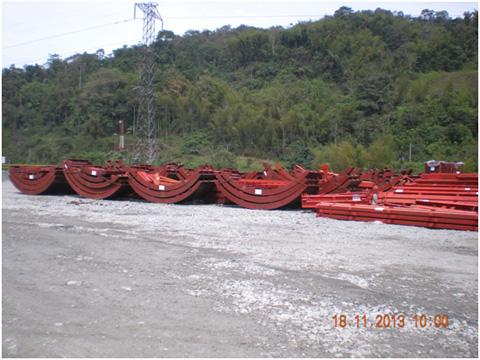

已投入六臺套組裝前的針梁鋼模臺車

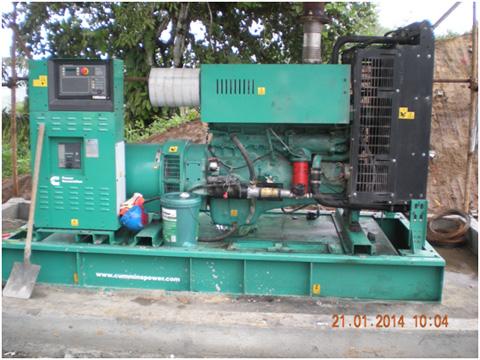

已投入六臺400KW發電機

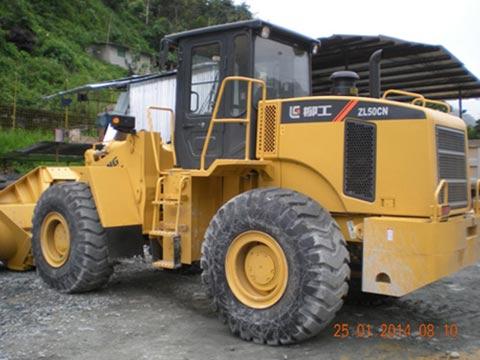

已投入八輛柳工ZL50CN裝載機

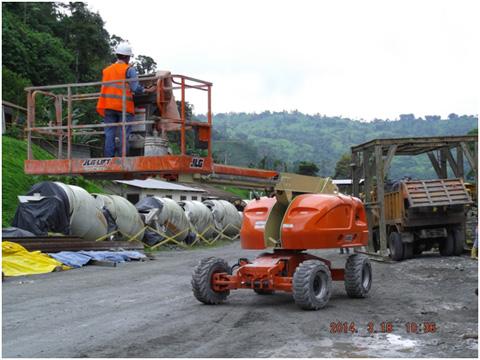

已投入三臺登高平臺車
阿特拉斯282雙臂鑿巖臺車

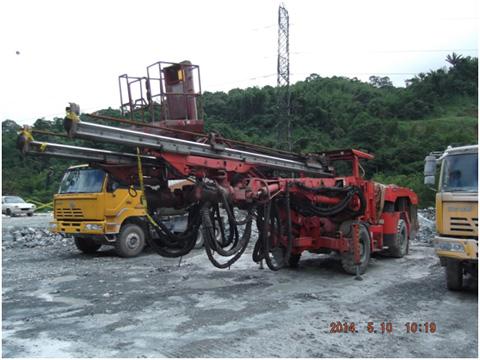

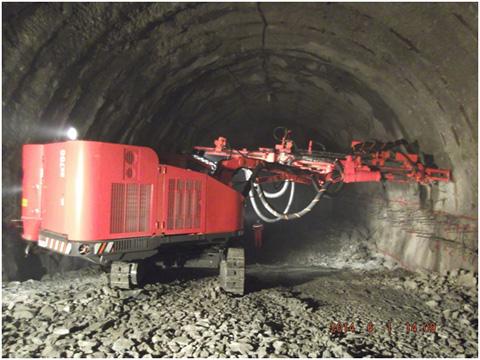

SANDVIK DT820雙臂鑿巖臺車

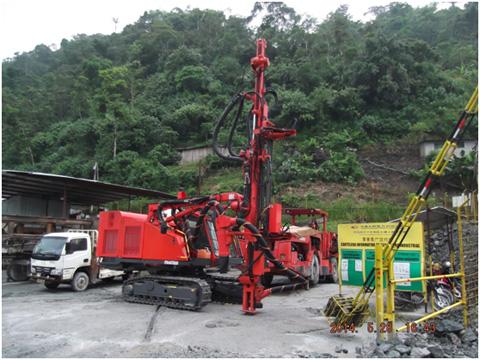

SANDVIK DX700履帶液壓潛孔鉆
SANDVIK DX700履帶液壓潛孔鉆2

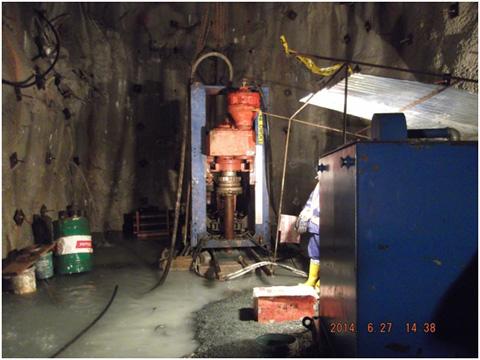

LM200型反井鉆機在壓力管道豎井施工
安全培訓專題會
入場安全、質量、環境保護、文明施工培訓
安全、質量、文明施工日常培訓教育
安全、質量、文明施工日常培訓教育2
安全、質量、文明施工日常培訓教育3
2011年中秋歌詠比賽
2013年春節聯歡晚會
2011.11.11中水公司領導視察我導流隧洞施工現場
2011.11.17厄瓜多爾總統科雷亞總統在導流洞施工現場聽取施工匯報(總統為第一排左二)

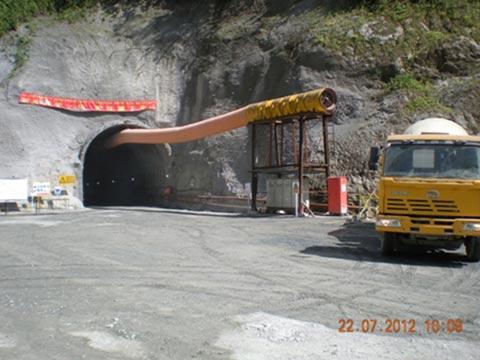

2012年7月22日，中水電王禹視察我部二級壓力隧洞進口工地
2012年7月22日，中水電王禹視察我部二級壓力隧洞進口工地2
2012年7月22日，中水電王禹視察我部二級壓力隧洞進口工地3
2012年7月22日，中水電王禹視察我部二級壓力隧洞進口工地4
2012年9月6日，三峽公司余副總視察二級進口工地
2012年9月6日，三峽公司余副總視察二級進口工地2
2012年9月6日，三峽公司余副總視察二級進3口工地
2012年9月27日，厄瓜多爾總統科雷亞視察二級進口工地
2012年9月27日，厄瓜多爾總統科雷亞視察二級進口工地2
工程名稱：厄瓜多爾Toachi-Pilaton水電站工程
工程地點：厄瓜多爾首都基多市約80Km西南的Pilaton河、Toachi河上
項目業主：厄瓜多爾拓昂彼水電公共公司
發包單位：中國水利電力對外公司
工程概況：
Toachi-Pilaton水電站工程項目(簡稱TP水電站項目)位于厄瓜多爾西部安第斯山脈，行政區域?qū)儆诙蚬隙酄柶J查省。工程項目地點位于厄瓜多爾首都基多市西南約80Km的Pilaton河、Toachi河上。TP水電站包括一級和二級電站，主要以發電和防洪為目的。
一級電站主要建筑物包括：
(1)、取水建筑物：包括一座3孔閘壩和一座沉砂池;
(2)、引水隧洞：為長度5980m的壓力隧洞，混凝土襯砌后為直徑3.8m的圓斷面隧洞;
(3)、上級調壓井：深度165.72m，上部64m襯砌后為直徑12m的圓斷面豎井，下部101.72m襯砌后為直徑3.5m的圓斷面豎井;
(4)、一級電站地下發電廠房(包括內部調壓室、泄水隧洞等)：廠房開挖尺寸為39mx14mx30.92m(長x寬x高)，裝有3臺水輪發電機組，裝機容量為49MW(3x16.3MW);
二級電站主要建筑物包括：
(1)、導流建筑物：為一條505m的導流隧洞，開挖尺寸為8.9mx10m的城門洞型隧洞;
(2)、取水建筑物：為1座混凝土重力壩，最大壩高65m，長170.5m，布置有1座壩后式電源廠房，裝機容量為1.4MW;
(3)、引水隧洞：為長度8732m的壓力隧洞，混凝土襯砌后為直徑5.6m的圓斷面隧洞;引水隧洞中部施工支洞長度1500米;
(4)、上級調壓井：深度227.6m，上部100m襯砌后為直徑15m的圓斷面豎井，下部127.6m襯砌后為直徑3.5m的圓斷面豎井;
(5)、二級電站地下發電廠房(包括內部調壓室、泄水隧洞等)：廠房開挖尺寸為66.4mx27.3mx48.08m(長x寬x高)，裝有3臺水輪發電機組，裝機容量為204MW(3x68MW);
TP水電站項目主要施工工程量為：石方開挖110萬方，混凝土40萬方，錨桿29萬米，鋼筋9000噸，工字鋼3200噸。
TP水電站項目合同總造價為19.079億元人民幣。由我公司承建的項目主要為一級電站上級調壓井，二級導流隧洞、二級壓力隧洞、二級調壓井和二級廠房(包括壓力鋼管和泄水隧洞等)的土建施工，合同額為5.49億人民幣。
TP水電站項目于2011年10月份開工，施工總工期1340天。
厄瓜多爾TP水電站一級調壓井工程
一級調壓井開始擴挖
調壓井井口土質邊坡，原設計為?25mmL=12m砂漿錨桿，由于造孔成孔困難，后與業主溝通后改為?28mm、L=12m中空注漿自進式錨桿，采用國產長錨桿鉆機進行施工，注漿泵注漿

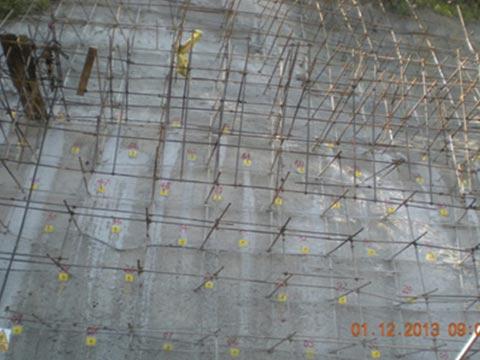

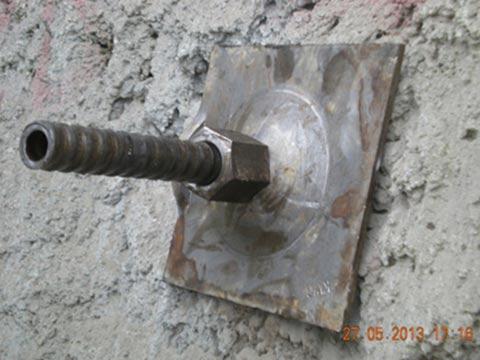

施工好的一級調壓井土夾石邊坡自進式錨桿
一級調壓井土層段開挖

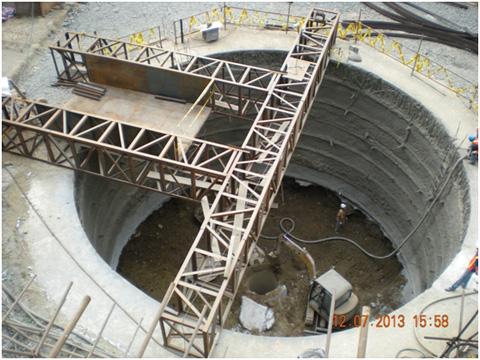

一級調壓井井口提升桁架梁
烏卡斯鉆機處理土層段?1.4m溜渣井堵井施工

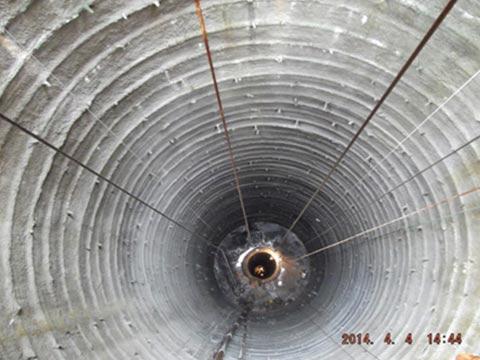

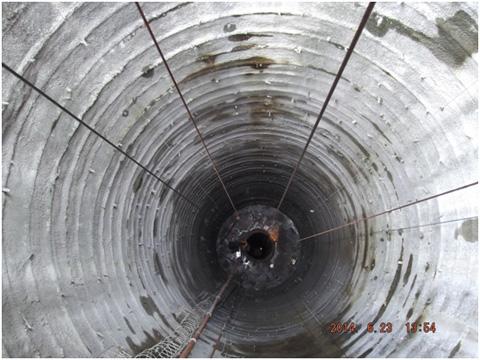

開挖支護完成的一級調壓井

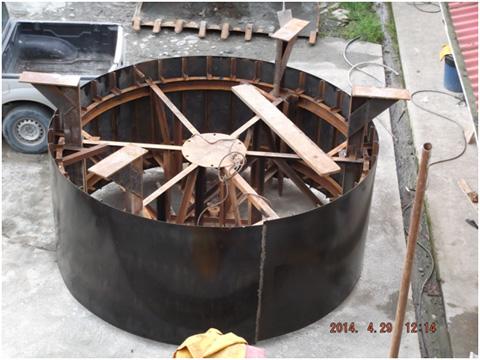

制作好的?3.5m豎井滑模模體

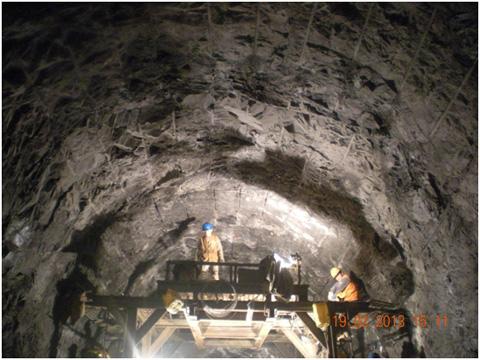

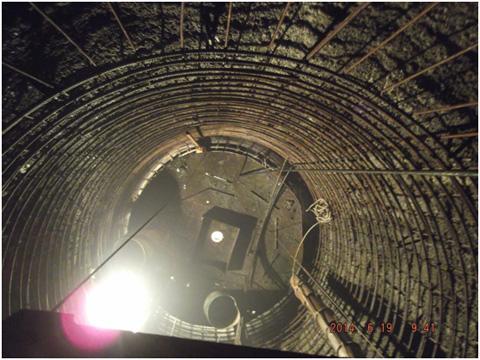

?3.5m豎井滑模施工倉面

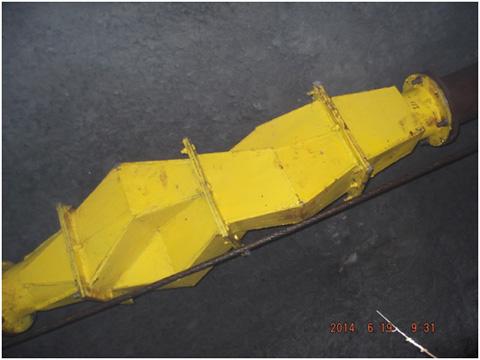

混凝土下料溜管上加裝的BOX緩沖器(防止混凝土骨料分離)
工程名稱：厄瓜多爾TP水電站一級調壓井工程
厄瓜多爾TP水電站一級調壓井施工簡況 ：
一級電站上級調壓井為深豎井，高度為165.72m(高程1129m～963.28m)。其中上部64m(高程1029m～1065m)開挖斷面為直徑13.2m的圓形，鋼筋混凝土襯砌后為直徑12m的圓斷面;下部101.72m(高程1065m～863.28m)開挖斷面為直徑4.5m的圓斷面，鋼筋混凝土襯砌后為直徑3.5m的圓斷面。
一級調壓井豎井開挖主要采用LM200反井鉆機先開挖?1.4m溜渣豎井，然后才讓手風鉆進行擴挖的施工方法，由于豎井上部35m為土層，在土層段先采用人工開挖直徑2.5m的基礎置換豎井然后回填混凝土，以滿足反井鉆機的施工要求;混凝土襯砌施工采用滑模進行澆筑施工。一級調壓井于2013年2月17日開挖支護結束，目前正在進行混凝土襯砌施工。
厄瓜多爾TP水電站二級電站壓力引水隧洞工程

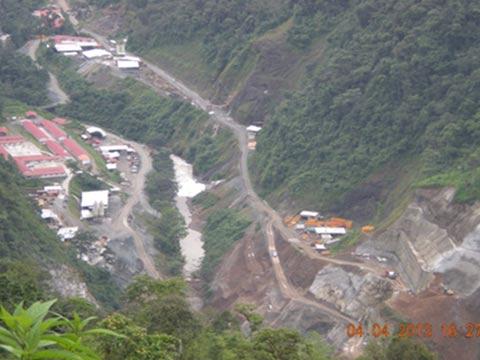

二級電站壓力隧洞進口工作面、一級電站出口工作面及大壩工作面鳥瞰
進口支洞及臨建施工

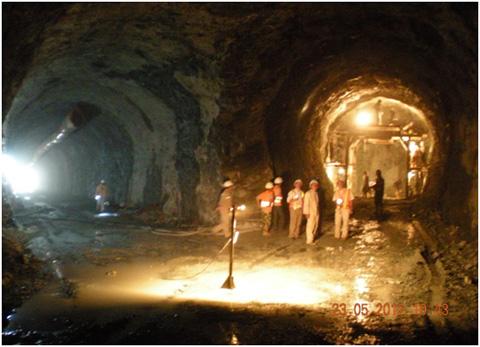

進口施工支洞進入主洞開挖支護

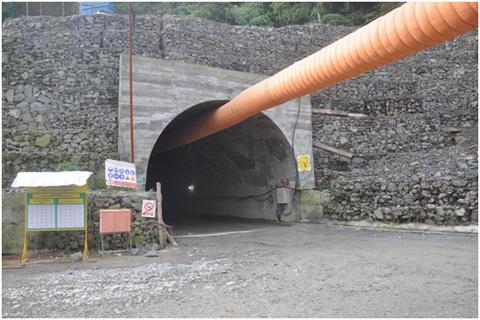

進口施工支洞洞口
中部施工支洞
二級壓力隧洞出口交通洞明洞混凝土襯砌施工

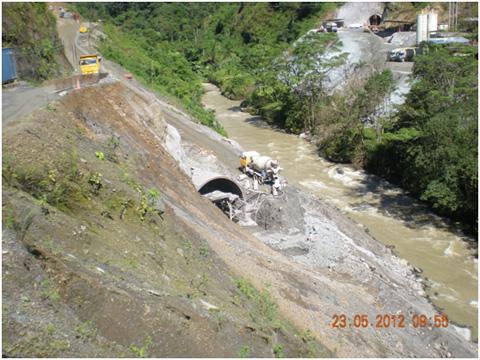

二級壓力隧洞出口交通洞洞口(左一)
壓力隧洞出口交通洞不良地質段開挖支護施工

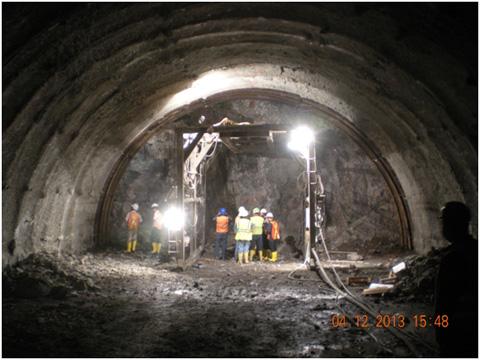

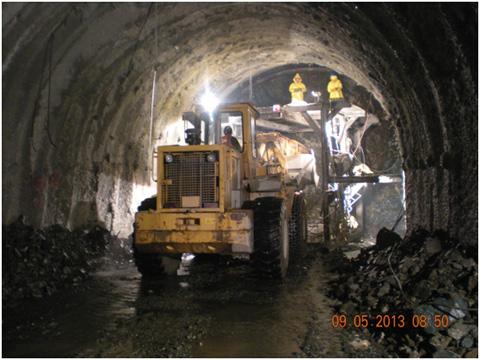

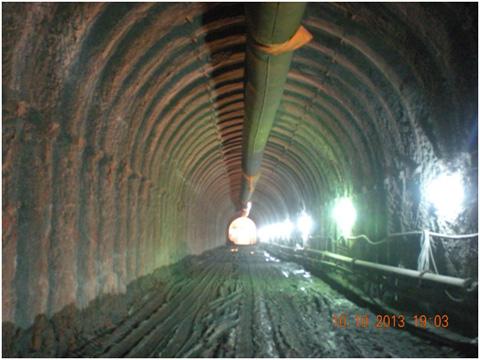

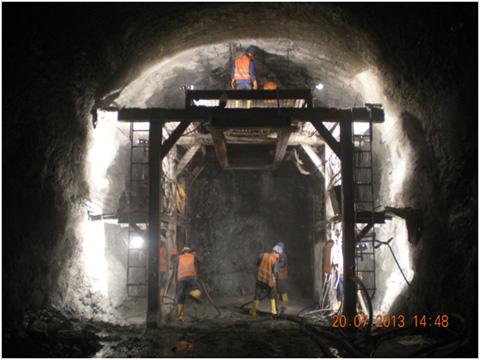

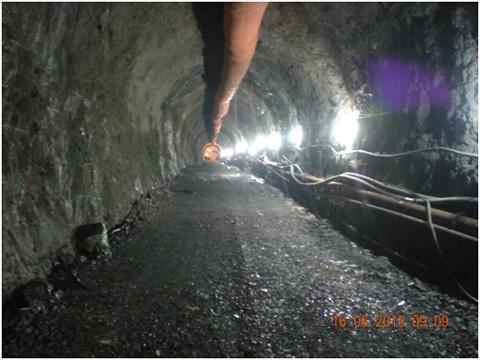

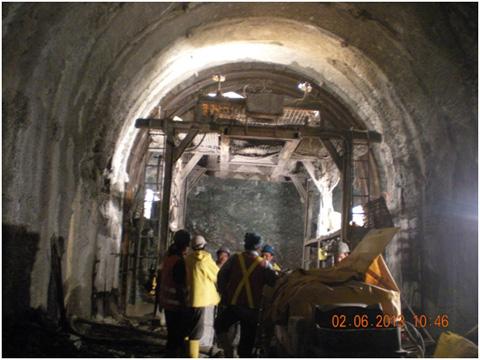

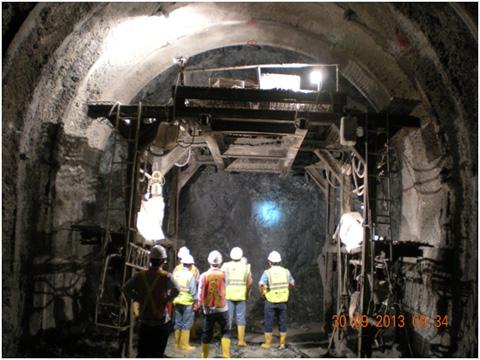

二級壓力隧洞開挖施工
二級壓力隧洞開挖施工2
二級壓力隧洞開挖施工3
二級壓力隧洞開挖施工4
不良地質段支護施工
壓力隧洞手風鉆開挖施工
監理與施工方在現場商議支護方案
二級壓力隧洞不良地質段圍巖固結灌漿

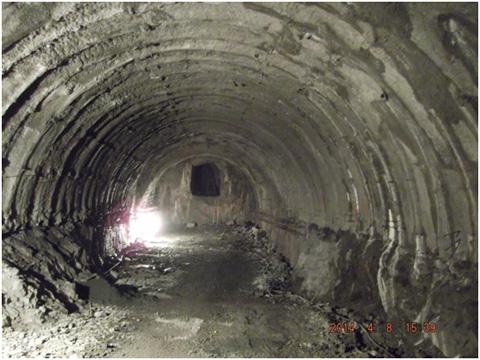

二級壓力隧洞4類圍巖鋼支撐占到總長的25%

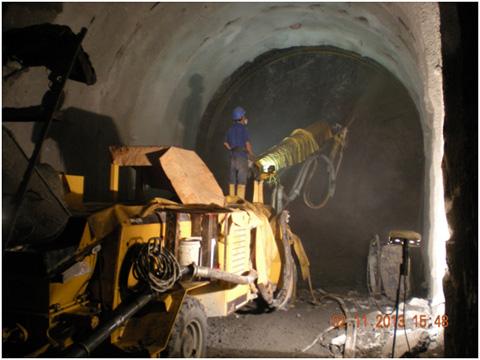

二級壓力隧洞采用濕噴車進行噴混凝土施工
二級壓力隧洞采用雙臂鑿巖臺車進行系統錨桿造孔施
工程名稱：厄瓜多爾TP水電站二級電站壓力引水隧洞工程
厄瓜多爾TP水電站項目二級電站引水壓力隧洞施工簡況 ：
二級壓力隧洞總長8732m，開挖斷面為6.5mx6.45m馬蹄型，襯砌后為直徑5.6m的圓型斷面。主要支護方式為?25mm、L=3.5m系統錨桿、掛網噴10cm厚混凝土，不良地質段采用HEB160工字鋼鋼支撐結合超前錨桿、掛網噴20cm厚混凝土加強支護。混凝土襯砌厚度為30cm，為雙層鋼筋混凝土。累計石方洞挖30.4萬方，噴混凝土1.5萬方，錨桿5.3萬米，鋼筋制安2300噸，混凝土襯砌7.86萬方。
分別在隧洞進口、中部各布置1條施工支洞，進口施工支洞(長190m)與主洞相交于0+220樁號，中部施工支洞(長1535m)與主洞相交于4+797樁號，出口與出口交通洞相連，將隧洞開挖支護和混凝土襯砌施工分為4個工作面進行。隧洞開挖采用人工手風鉆進行鉆爆開挖，噴混凝土采用混凝土濕噴車進行施工，系統錨桿采用雙臂鑿巖臺車進行施工，混凝土襯砌采用全圓針梁鋼模臺車進行施工。
二級引水壓力隧洞進口支洞于2012年5月18日進入主洞施工;中部支洞于2012年12月26日進入主洞施工;出口由于受征地影響開工較晚，并且出口交通洞需下穿國家公路(埋深3m)，采取先澆筑明洞混凝土，然后進行公路改線繞行，穿公路段采取分部開挖、短進尺、弱爆破、鋼支撐及超前管棚加強支護，避免破壞公路路基及路面，混凝土襯砌緊跟掌子面的施工方法進行施工，穿過公路段后恢復原公路通行。出口交通洞于2013年6月8日才進入主洞施工。在施工過程中，克服了不良地質段較多、地下水涌水異常豐富等重重困難，截止6月27日，累計開挖支護完成7314m，占83.7%。中部支洞以上剩余274m，預計將于7月底貫通，轉入混凝土襯砌施工;中部支洞以下剩余1140m，預計將于年底貫通。
厄瓜多爾TP水電站二級電站導流隧洞工程
2012年9月11日，厄瓜多爾電力部長和業主總經理進行導流洞過水剪彩
TP水電站項目業主總經理(左一)、厄瓜多爾電力部部長(中)剪彩結束后觀看導流隧洞進口

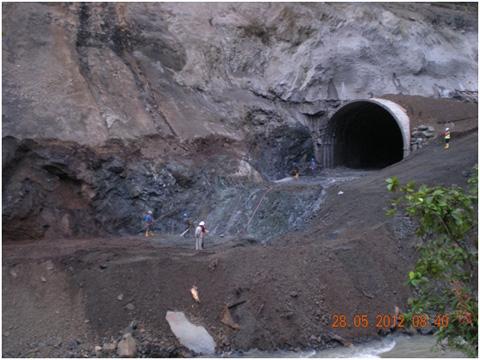

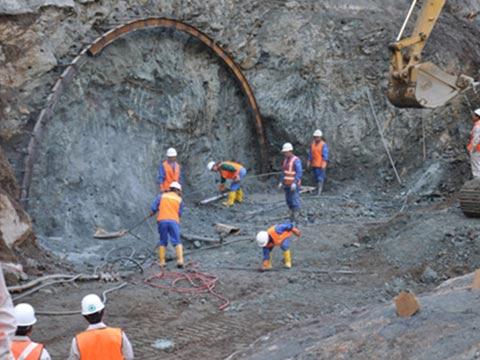

導流隧洞進口施工掛口
導流隧洞出口穿越公路段施工
導流隧洞出口明渠開挖施工

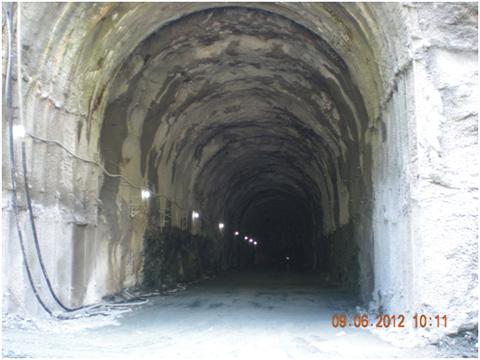

導流隧洞開挖支護施工貫通

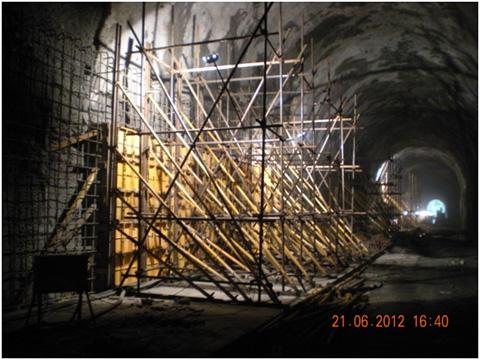

導流隧洞邊墻混凝土施工

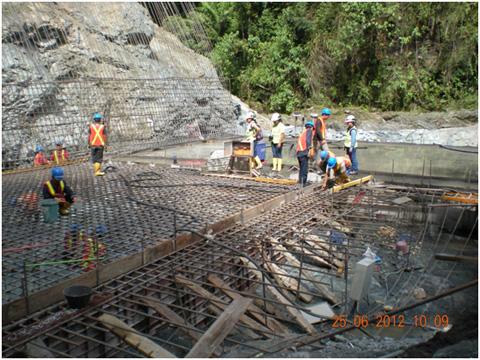

導流隧洞進口明渠底板混凝土施工
導流隧洞進口洞臉混凝土施工

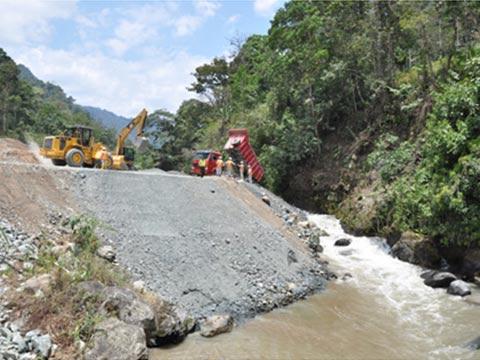

2011年9月11日，Toachi河截流
工程名稱：厄瓜多爾TP水電站二級電站導流隧洞工程
厄瓜多爾TP水電站二級電站導流隧洞施工簡況：
二級電站導流洞全長507m，開挖斷面為9.1mx10m的城門洞型，采用人工手風鉆鉆爆開挖，支護形式為?25mm、L=4.5m全程樹脂錨固劑錨桿和掛網噴10cm厚混凝土，不良地質段采用工字鋼鋼支撐結合超前錨桿、掛網和噴混凝土進行加強支護;鋼筋混凝土襯砌底板厚度1m、邊頂拱厚度0.5m。于2011年10月28日開工，2012年9月11日截流過水。
在施工過程中，出口穿公路段具有埋深淺、偏壓較大等特點，采用了先開挖導洞后擴挖、預留巖柱等措施，保證了施工安全。在進口段混凝土襯砌施工過程中，取消了閘門段混凝土和閘門及啟閉機室等項目，后期封堵施工時利用大壩底孔進行泄流，節約了施工成本，加快了施工進度。
厄瓜多爾TP水電站二級電站地下廠房、下級調壓室工程

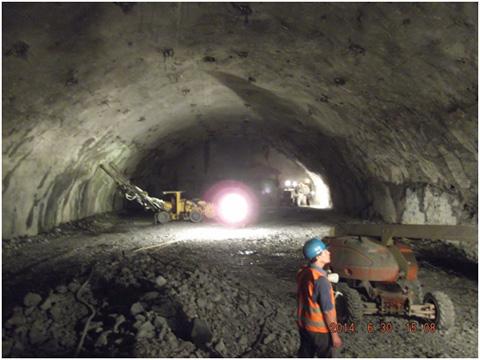

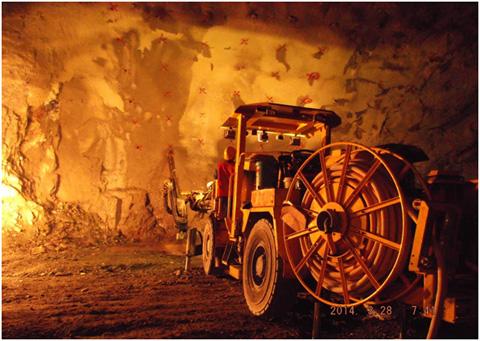

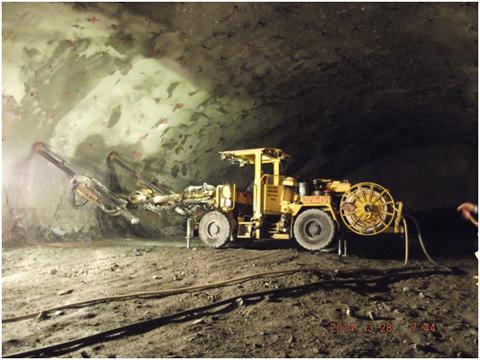

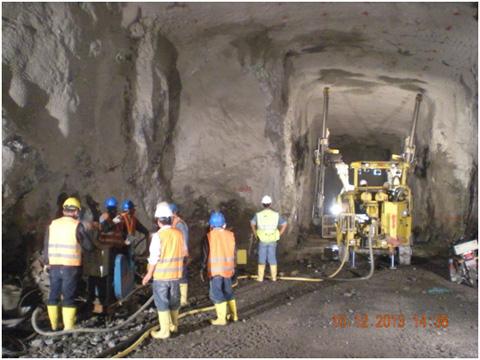

厄瓜多爾TP水電站二級電站地下廠房多臂鉆施工
厄瓜多爾TP水電站二級電站地下廠房交通洞洞口

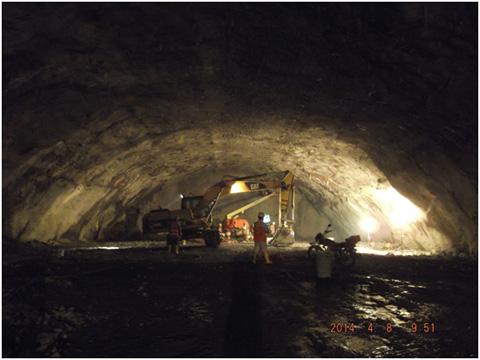

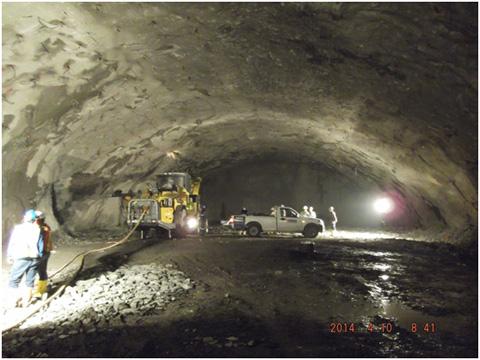

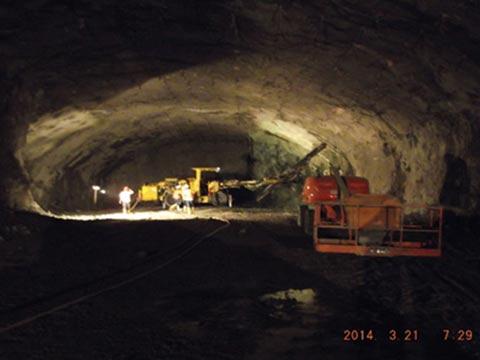

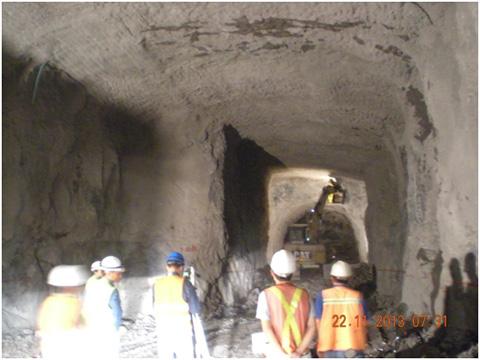

厄瓜多爾TP水電站二級電站地下廠房一層中部開挖
厄瓜多爾TP水電站二級電站地下調壓室一層開挖支護
厄瓜多爾TP水電站二級電站地下調壓室一層開挖支護完成
厄瓜多爾TP水電站二級電站地下廠房一層中部每隔支護施工

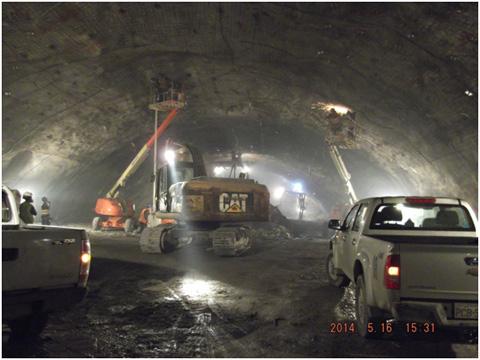

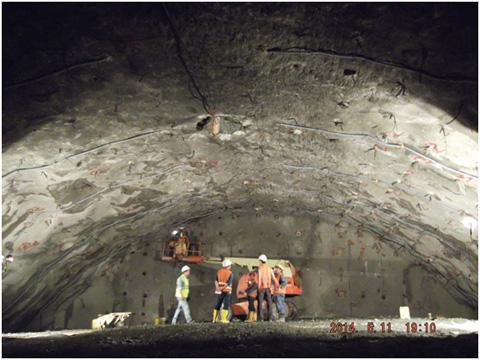

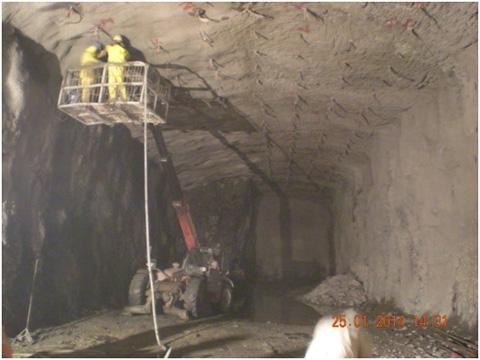

厄瓜多爾TP水電站二級電站地下廠房一層錨桿支護
厄瓜多爾TP水電站二級電站地下廠房一層中部錨桿施工
厄瓜多爾TP水電站二級電站地下廠房一層中部頂拱錨桿注漿施工
厄瓜多爾TP水電站二級電站地下廠房一層系統錨桿造孔施工
厄瓜多爾TP水電站二級電站地下廠房一層系統錨桿造孔
厄瓜多爾TP水電站二級電站地下廠房一層支護施工

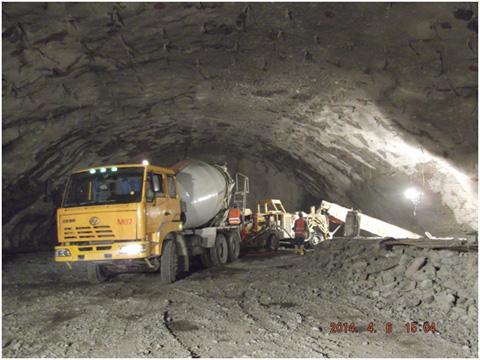

厄瓜多爾TP水電站二級電站地下廠房一層噴混凝土施工
厄瓜多爾TP水電站二級電站地下調壓室二層開挖
厄瓜多爾TP水電站二級電站地下廠房一層頂拱18m預應力錨桿造孔施工
厄瓜多爾TP水電站二級電站地下廠房一層排水管安裝
厄瓜多爾TP水電站二級電站地下廠房一層預應力錨桿施工
厄瓜多爾TP水電站二級電站地下廠房一層下部即二層開挖完成，進行支護施工
工程名稱：厄瓜多爾TP水電站二級電站地下廠房、下級調壓室工程
厄瓜多爾TP水電站二級電站地下廠房及下級調壓室施工簡況：
二級電站廠房為地下式發電廠房，開挖尺寸為：66.4mx27.3mx48.08m長x寬x高)，轉機容量為3x68MW;
二級調壓室布置在緊鄰廠房的下游側，開挖尺寸為53.5mx11.2mx37m(長x寬x高)。
